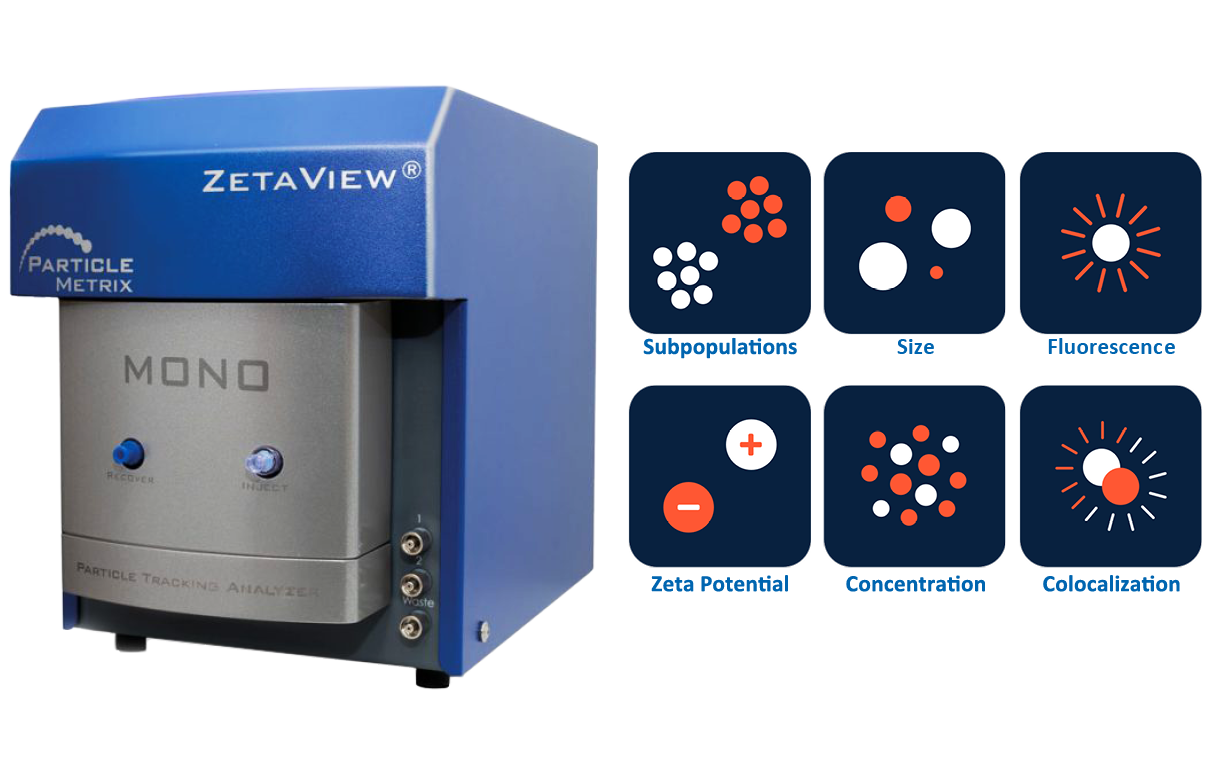

ZetaView - Nanoparticle Tracking Analyzer



ZetaView 是一種應用於奈米粒子追踪分析(NTA)的儀器。
這項技術利用雷射光在樣品中反射,透過高解析度的CMOS鏡頭捕捉奈米粒子的布朗運動軌跡,
(1) 並使用Stokes-Einstein 方程式分析粒子的大小和顆粒濃度 (Size & Concentration)
(2) 在液體靜止形式的樣本中,透過載台兩端的電極以微電泳實驗 (Micro-electrophoresis),可以間接探究奈米粒子在溶液中的表面電荷的狀態 (Zeta Potential)
(3) 儀器內置長通濾波片,能夠觀察標有特殊螢光抗體 (Fluorescence antibody) 的奈米粒子,提供更多生物訊息或是更準確的純度數據 。
(4) ZetaView以液體靜止狀態下去偵測奈米粒子的另一優勢是,這樣的模式可以實現螢光共定位分析,用以判斷同一粒子是否成功標定上兩種螢光抗體 (Colocalization)

Scanning NTA

自動偵測樣品槽內 11 個不同平面之顆粒特性

Auto-alignment

軟體操作可自動進行調整及對焦,減少操作時間及降低人為調整誤差

Fast measurement

於 60 秒中偵測超過 1,000 顆顆粒

Quick and simple cleaning

內建 pump 系統,由軟體操作進行樣品槽清洗,減少樣本與樣本間偵測之時間

Intuitive software

直覺式軟體介面設計,易於切換各種偵測模式。

Compact all-in-one design

單一機器即可進行多種顆粒特性偵測及分析

Fluorescence analysis

切換螢光偵測模式及置入螢光濾片即可進行螢光訊號偵測

No high-cost consumables

僅需準備針筒進行樣品注入

No calibration

顆粒大小偵測無須進行機器校正



同一視野下的樣本完成六種檢測

(1) 顆粒大小 (Size distribution)
(2) 顆粒濃度 (Concentration)
(3) 表面電荷 (Zeta Potential)
(4) 散射光-子族群分析 (Sub-population)
(5) 螢光染色分析 (Fluorescence)
(6) 螢光共定位 (Colocalizaton) 須額外加購


Bio-nanoparticles



 - Extracellular Vesicles (EVs)

 - Exosomes

 - Liposomes & Micelles

 - Protein Agglomerates

 - Viruses & Virus-Like-Particles (VLPs)

 - Drug Delivery

 - Fluorescent-labelled NPs



Low concentration samples



 - Nanobubbles

 - Trace Particles





  ZetaView Start-up 操作影片



文獻支持
有越來越多的文獻指出 PMX ZetaView 是非常適合用來分析奈米粒子的儀器平台,其優越的再現性都可以參考以下文獻得到驗證:
(1) Comparison of interferometric light microscopy with nanoparticle tracking analysis for the study of extracellular vesicle and bacteriophages (JEV-2023)







結論

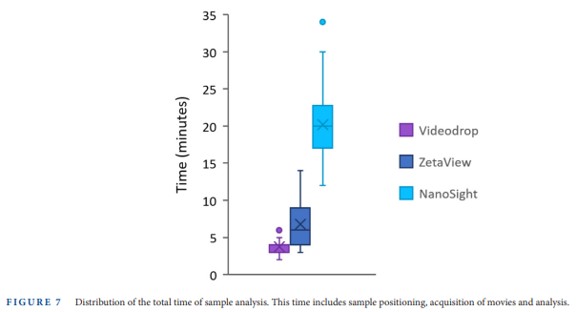

近年來,科學界對於胞外泌體 (Extacellular vesicles ; EVs) 的研究領域不斷的衍伸,像是間質幹細胞、粒線體、嗜菌體等等,它們所分泌出來的 Evs 無論是在醫學或是生物學中都扮演了多種重要的角色。這份文獻評估三種儀器(Videodrop、NanoSight 和 ZetaView)在分析生物性奈米粒子的各種性能,包括操作性、分析速度、粒徑與濃度的精準度等等,甚至以 TEM 作為對照,觀察乾燥後粒子在 TEM 下的幾何圖形以及粒子在溶液中的水力直徑,兩者之間的差異性。在實驗操作上,ZetaView 的操作相對簡單,並能更快速地完成樣本的分析,每小時最快可達 15-20 樣品的檢測,節省了研究人員的時間。

參考文獻: Comparison of interferometric light microscopy with nanoparticle tracking analysis for the study of extracellular vesicle and bacteriophages (JEV-2023)


(2) Extracellular vesicle measurements with nanoparticle tracking analysis – An accuracy and repeatability comparison between NanoSight NS300 and ZetaView (JEV – 2019)






結論

此篇文獻表明,準確且能有高度再現性的的測量會與樣本異質性和儀器偵測原理都有關聯。對於不同條件下外泌體 (EV) 濃度和濃度變化的研究較推薦使用 ZetaView,該儀器提供再現性更高的測量結果,並且只需要較少的重複實驗即可獲得化學合成奈米粒子、脂質體甚至是不同來源的 EV 大小和濃度分析。因此,由於軟體和硬體結構,相對於 NanoSight NS300,ZetaView 在連續稀釋的 EV 樣本中其數據更準確 (%BIAS範圍:2.7–8.5) ,也更精確 (%CV範圍:0.0–4.7)。

參考文獻 : Extracellular vesicle measurements with nanoparticle tracking analysis – An accuracy and repeatability comparison between NanoSight NS300 and ZetaView (JEV – 2019)


延伸閱讀
(1) 美國北卡羅來納州三角研究園啟動奈米粒子檢測服務中心,並以Particle-Metrix 雙雷射機型做為平台。
(2) 以色列生技公司 NurExone 研發治療急性脊髓損傷之生物製劑,以 Particle-Metrix 雙雷射機型做為檢測平台。
